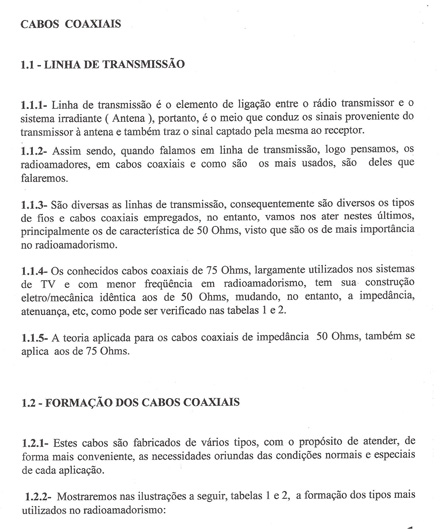

CABOS COAXIAIS

1.3 - COMPRIMENTO, ENTRE A ANTENA E O TRANSMISSOR, DOS CABOS COAXIAIS,   TIPOS    RG 058 E RG 213, COM IMPEDÂNCIA DE 50 Hms.

1.3.1 - COMPRIMENTO IGUAL A 1/4 DE ONDA

Com o valor obtido através da fórmula (For. 1) abaixo, basta multiplicá-lo por um númeero inteiro impar, de tal forma, que o resultado em metro, atenda a distância entre o transmissor à antena.

  Onde:

C  =   Velocidade da onda eletromagnética no vácuo;

K  =   Fator de velocidade relativa da onda eletromagnética nos cabos coaxiais;

Fo =  Frequência central r

L  =   Comprimento deum quarto (1/4) de onda

 Exemplo 1:   (faixa de operação, 2m)

 Como calcular o comprimento de um cabo coaxial (RG 058) entre a antena e o transmissor, sabendo-se que a faixa de operação ´s de 144 a 148 Mhz?

continua.....
